دستگاه جوش لوله مداری با کیفیت بالا برای ساخت خط لوله بزرگ
جزئیات محصول

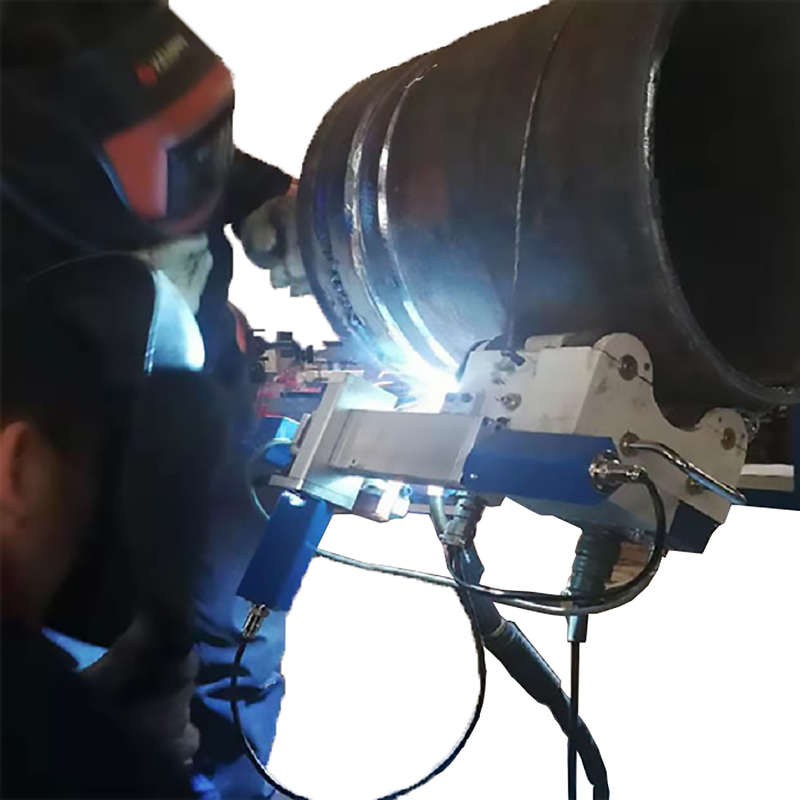

دستگاه جوش لوله مداری برای خط لوله بزرگ
,دستگاه جوش لوله مداری با کیفیت بالا
این سیستم جوشکاری رباتیک، ساخت خطوط لوله را از طریق اتوماسیون پیشرفته با هوش مصنوعی متحول می کند، که به طور خاص برای خطوط لوله انتقال با قطر بزرگ و فشار بالا توسعه یافته است.
پارامتر فنی:
| موارد | پارامتر | یادداشت | |
| تراکتور | منبع تغذیه | AC 220V | |
| اندازه | 240×330×310 | W×L×H | |
| وزن | 16 کیلوگرم | شامل نوسانگر | |
| حالت حرکت | چهار چرخ محرک | چرخ مغناطیسی | |
| سرعت راه رفتن | 0∼700mm/min | ||
| موتور نوسان | DC24V 18RPM | ||
| محدوده قابل تنظیم تفنگ جوشکاری | بالا و پایین | ||
| جلو و عقب | 85mm | ||
| محدوده تنظیم زاویه عملکرد | 360° | ||
| محدوده تنظیم زاویه حمل | 0° | ||
| کنترل | عملکرد عملیاتی | حالت نوسان | |
| سرعت نوسان | 0-10RPM(نمایش با مقیاس) | ||
| دامنه نوسان | 0-±10°(نمایش با مقیاس) | ||
| تنظیم زمان اقامت چپ و راست | 0-2S(نمایش با مقیاس) | ||
| محدوده مرکزی حرکت | 0-±8° | ||
| تغذیه سیم اینچی | |||
| شروع/توقف راه رفتن | |||
| کنترل جریان/ولتاژ جوشکاری | |||
| انتخاب جهت راه رفتن | |||
| تنظیم سرعت راه رفتن | 0∼1000mm/min(نمایش با مقیاس) | ||
| گزینه های جوشکاری/غیر جوشکاری | |||
نکات برجسته فنی:
-
فناوری جوشکاری تطبیقی
از حسگر دید لیزری (دقت 0.02 میلی متر) و الگوریتم های شبکه عصبی برای تنظیم پویا پارامترهای جوشکاری استفاده می کند. به طور خودکار ناهماهنگی لوله (±4 میلی متر) و شکاف های متغیر ریشه را در حین جوشکاری دورانی جبران می کند. -
طراحی کم مصرف
سیستم برق هیبریدی ورودی AC/DC 220V-480V را با راندمان تبدیل انرژی 92٪ می پذیرد. هد جوشکاری جمع و جور (12 کیلوگرم) اینرسی را در حین چرخش مداری کاهش می دهد و جوشکاری مداوم 360 درجه را با سرعت 50-300 میلی متر در دقیقه بدون تغییر موقعیت امکان پذیر می کند. -
کنترل فرآیند پیشرفته
-
پاس ریشه: TIG پالسی با نوسان قوس (سیم 1.0-2.4 میلی متر)
-
پاس های داغ/پرکننده: MIG هم افزایی با الگوهای بافت سه بعدی
-
پاس کلاهک: فناوری رسوب شکاف باریک
نظارت بر عمق نفوذ در زمان واقعی (خطا < ±0.5mm) از سوختن در لوله های نازک جلوگیری می کند.
-
ادغام داده ها
ماژول 5G داخلی، سوابق جوش (جریان، سرعت، پروفایل های حرارتی) را به پلتفرم های ابری برای ردیابی کیفیت منتقل می کند. به طور خودکار گزارش های مطابق با ASME Section IX را تولید می کند -
معیارهای عملکرد:
-
صلاحیت جوشکاری موقعیتی: EN ISO 15614-1
-
راندمان رسوب: 96٪
-
تکرارپذیری: ±0.15mm
-
ثبات عرض مهره: CV<3%
ایده آل برای ساخت خطوط لوله در مناطق یخ زده، مناطق زلزله خیز و مناطق پرجمعیت، این سیستم به نرخ پذیرش 98٪ در اولین پاس دست می یابد و در عین حال هزینه های نیروی کار را 60٪ در مقایسه با جوشکاری دستی کاهش می دهد.
-
