Автоматическое устройство для сварки орбитальных труб
Подробная информация о продукции

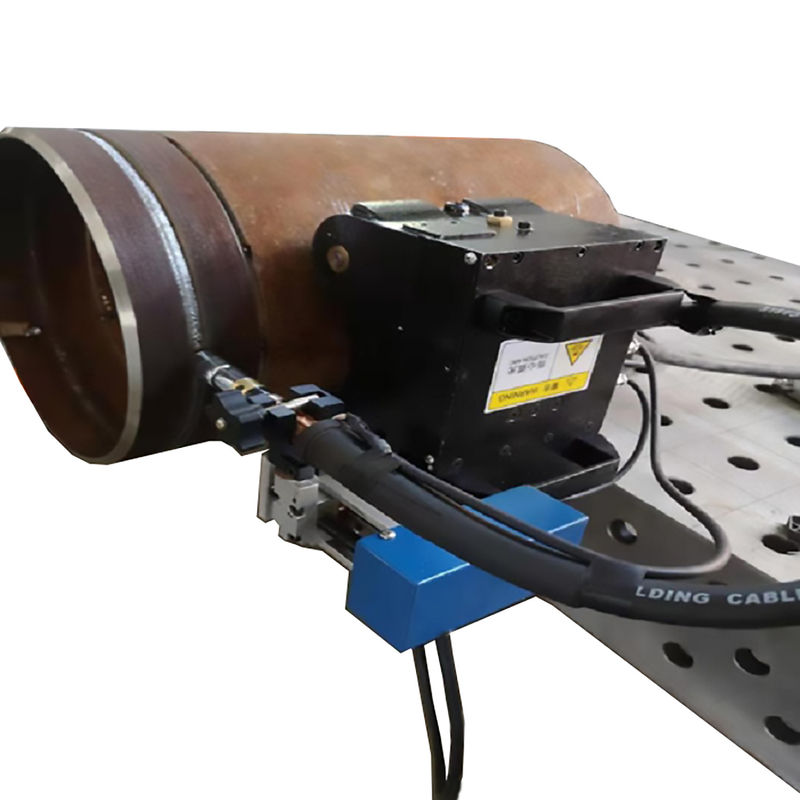

Машина для орбитальной сварки труб при строительстве трубопроводов
,Автоматическая орбитальная трубная сварочная машина
Автоматическая машина для сварки трубопроводов с полным положением является передовым решением, предназначенным для высокоэффективной, точной сварки нефтегазовых, газовых и жидкостных трубопроводов на большие расстояния.Проектированы для работы во всех позициях сварки (1G - 6G), это оборудование обеспечивает бесшовное качество соединений в горизонтальной, вертикальной, надводной и наклонной направлениях .≈ критическое требование длямежгосударственные трубопроводные проекты, охватывающие различные регионы.
Технический параметр:
| Позиции | Параметр | Примечание | |
| Трактор | Электрическое питание | 220В переменного тока | |
| Размер | 240х330х310 | W×L×H | |
| Вес | 16 кг | Включая свингера | |
| Режим движения | Движение на четырех колесах | Магнитное колесо | |
| Скорость хода | 0∼700 мм/мин | ||
| Колебательный двигатель | DC24V 18RPM | ||
| Регулируемый диапазон сварочного пистолета | Вверх и вниз | ||
| До и после | 85 мм | ||
| Диапазон регулировки рабочего угла | 360° | ||
| Выполнить регулировку диапазона угла | 0° | ||
| Контроль | Операционная функция | Режим подвижения | |
| Скорость вращения | 0-10RPM ((Показать с масштабом) | ||
| Область колебания | 0-±10°Показать с масштабом) | ||
| Корректировка времени проживания слева и справа | 0-2S ((Показать с масштабом) | ||
| Центральный диапазон движения | 0-±8° | ||
| Провод питания | |||
| Начинается/останавливается ходьбой | |||
| Контроль тока/напряжения сварки | |||
| Выбор направления хода | |||
| Регулирование скорости ходьбы | 0∼1000 мм/мин ((Показать с масштабом) | ||
| Опции сварки/несварки | |||
Ключевые особенности:
-
Способность к сварке во всех направлениях
Оборудована программируемой вращающейся рукой и адаптивной системой отслеживания, машина поддерживает стабильные характеристики дуги и последовательное образование шариков независимо от ориентации трубы.Двухмоторная система привода позволяет точно управлять на 0.1° разрешение для сложных путей сварки. -
Совместимость с несколькими процессами
Поддерживает импульсные MIG/MAG, TIG и процессы сварки с потоковым ядром, вмещающие стали класса API 5L X60-X100 с диаметрами от 8 "до 56".Модульная конструкция позволяет быстро переключаться на корень, горячий, наполнительный и крышка проходит. -
Устойчивость окружающей среды
Оборудование IP65 защищает от пыли, влаги (работа от 30 до 50 °C) и электромагнитных помех, что делает его идеальным для арктических районов и пустынных установок. -
Умная система управления
Интегрирован с регулировкой параметров сварки в режиме реального времени (напряжение: 15-40В, ток: 50-500А) и алгоритмами обнаружения дефектов.HMI сенсорный экран обеспечивает визуальное руководство для орбитальных последовательностей сварки и хранит 200+ предустановленных программ.
Применение:
-
Трансграничные нефтегазовые магистральные линии
-
Подводные трубопроводы
-
Сварка обхода горной местности
-
Операции по обслуживанию трубопроводов
-
