Máy hàn tự động toàn vị trí đường ống là gì?

Máy hàn tự động toàn vị trí đường ống dùng để chỉ đường ống không di chuyển, vị trí hàn của súng hàn xoay từ 0 đến 360 độ (hoặc 180 độ), chủ yếu được sử dụng để lắp đặt đường ống tại công trường (chẳng hạn như lắp đặt đường ống xa, lắp đặt đường ống công nghiệp, v.v.).

Máy hàn tự động toàn vị trí đường ống được chia thành máy hàn bên trong đường ống và máy hàn bên ngoài toàn vị trí đường ống.

I. MÁY HÀN BÊN TRONG ĐƯỜNG ỐNG

Với sự gia tăng liên tục về khoảng cách và áp suất vận chuyển của đường ống, đặc biệt là sự phát triển của việc xây dựng đường ống có đường kính lớn và thép cao trong những năm gần đây, các yêu cầu ngày càng cao được đặt ra đối với thiết bị xây dựng hàn đường ống. Chỉ riêng thiết bị xây dựng hàn hồ quang thủ công và hàn bán tự động bằng dây lõi thuốc, rất khó để đáp ứng các yêu cầu về chất lượng cao và hiệu quả cao.

Xem xét các yếu tố toàn diện về chất lượng và hiệu quả, việc áp dụng thiết bị hàn tự động và máy móc hiệu quả cao để xây dựng không chỉ có thể đảm bảo chất lượng của mối hàn gốc mà còn cải thiện đáng kể hiệu quả hàn, tạo nền tảng vững chắc cho sự phát triển của việc xây dựng đường ống theo hướng tự động hóa.

Thiết bị hàn tự động toàn vị trí của đường ống có những ưu điểm như lắng đọng kim loại nhanh, tốc độ hàn nhanh, tiêu thụ vật liệu hàn thấp, ít người thi công và tính nhất quán tốt của các thông số hàn.

Thông số kỹ thuật

II. MÁY HÀN BÊN NGOÀI TOÀN VỊ TRÍ ĐƯỜNG ỐNG

Máy hàn toàn vị trí WQ-III phù hợp để hàn bên trong và bên ngoài thành ống. Được sử dụng rộng rãi trong ngành đóng tàu, cầu, đầu máy, kết cấu thép, hóa dầu và các ngành công nghiệp khác, phù hợp với tất cả các loại hàn kết cấu, chẳng hạn như: hàn tấm thép, tấm gân, hàn các bộ phận chéo, hàn dầm hộp.

Thành phần chính

Thông số kỹ thuật

Mục		Thông số	Ghi chú
Máy kéo	Nguồn điện	AC 220V
	Kích thước	240×330×310	R×D×C
	Trọng lượng	16Kg	Bao gồm cả con lắc
	Chế độ di chuyển	Bốn bánh truyền động	Bánh từ
	Tốc độ di chuyển	0∼700mm/phút
	Động cơ xoay	DC24V 18RPM
	Phạm vi điều chỉnh của súng hàn	Lên và xuống
		Trước và sau	85mm
		Phạm vi điều chỉnh góc hoạt động	360°
		Phạm vi điều chỉnh góc thực hiện	０°
Kiểm soát	Chức năng hoạt động	Chế độ xoay
		Tốc độ xoay	０-10ＲＰＭ (Hiển thị bằng thang đo)
		Phạm vi xoay	０-±10° (Hiển thị bằng thang đo)
		Thời gian dừng bên trái và bên phải	０-２S (Hiển thị bằng thang đo)
		Phạm vi chuyển động trung tâm	０-±８°
		Cho ăn dây từng bước
		Bắt đầu/dừng di chuyển
		Kiểm soát dòng điện/điện áp hàn
		Lựa chọn hướng di chuyển
		Điều chỉnh tốc độ di chuyển	0∼1000mm/phút (Hiển thị bằng thang đo)
		Tùy chọn hàn/không hàn

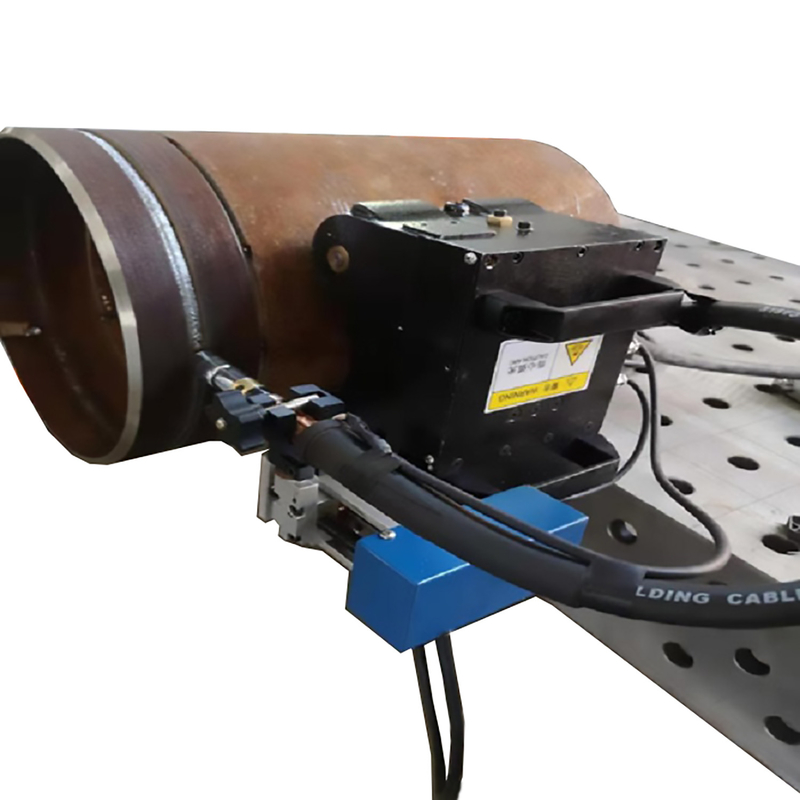

Ảnh sản phẩm
