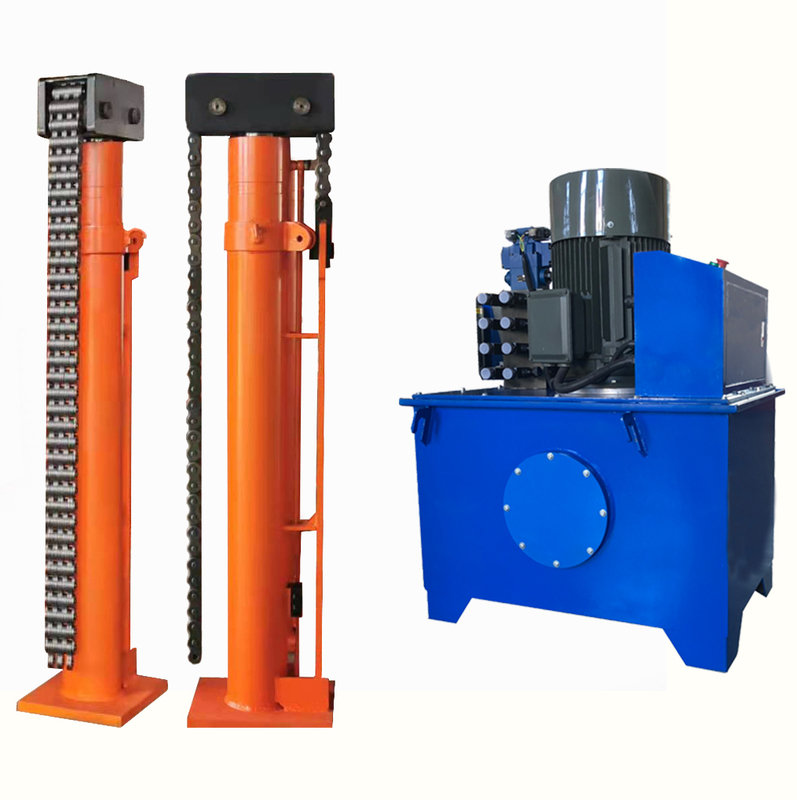

Система гидравлического подъема цепного подъема для больших резервуаров для хранения 12-120 т

Система гидравлического подъема цепного подъема - это передовое инженерное решение, разработанное специально для точного вертикального подъема, опускания,и расположение крупномасштабных резервуаров для хранения во время строительстваВ отличие от традиционных кабельных систем, он использует высокопрочные лифтовые цепи из легированной стали в сочетании с синхронизированными гидравлическими силовыми установками.

Эта система обеспечивает исключительный контроль, стабильность и безопасность при обработке массивных цилиндрических конструкций, таких как нефтяные, химические или водяные резервуары, часто весящие сотни или тысячи тонн.Основной принцип заключается в прикреплении гидравлических цепных подъемников радиально вокруг окружности резервуара к подъемной лопатке (или подъемной ленте), сварной к оболочке резервуараЭти разъемы работают в унисон под центральной системой управления, чтобы поднять или опустить всю структуру резервуара плавно и равномерно.

• Подъемная способность на козырь:От 100 до 500 тонн (1000 кН до 5000 кН)
• Стандартный удар за джека:от 300 до 1000 мм
• Скорость подъема:50 - 150 мм/мин (управляемый)
• Скорость снижения:50 - 200 мм/мин (управляемый)
• Точность синхронизации:±2 mm до ±5 mm (в зависимости от размера системы и уровня управления)
• Подъемная цепь:Сталь со сплавом класса 100 или 120 или эквивалентная
• Система управления:PLC с HMI с сенсорным экраном, мониторинг нагрузки и положения в режиме реального времени, автоматическое выравнивание и аварийная остановка
• Силовая установка:Гидравлическая силовая установка (электрическая или дизельная), давление: обычно 700 бар
• Количество джеков:Конфигурируемый (8, 12, 16, 24+ общие) на основе диаметра резервуара, веса и точек подъема
• Фактор безопасности:Минимальный показатель 3:1 для всех критических компонентов (цепочки, крюки, цилиндры)

• Беспрецедентная стабильность и контроль:Цепные системы обеспечивают врожденную жесткость по сравнению с проволочными веревками, минимизируя колебания и обеспечивая превосходную стабильность положения во время подъема / опускания
• Высокая точность синхронизации:Расширенное управление ПЛК гарантирует, что все прицепы двигаются в идеальном унисон, поддерживая уровень подъема в пределах строгих допустимых пределов, что имеет решающее значение для целостности резервуара и выравнивания фундамента
• Улучшение безопасности:Многочисленные элементы безопасности, включая защиту от перегрузки, аварийную остановку, обнаружение ослабления цепи, механические блокировочные гайки/прищики и мониторинг избыточной системы
• Высокая грузоподъемность и компактность:Цепные подъемники обеспечивают огромную подъемную силу из-за относительно компактного отпечатка, идеально подходит для ограниченных пространств вокруг баз танка
• Прочность и надежность:Инженерные цепи из сплавной стали и прочные гидравлические компоненты обеспечивают длительный срок службы и надежную производительность в требовательных промышленных условиях
• Плавная и контролируемая работа:Гидравлическое управление обеспечивает исключительно плавное движение, необходимое для чувствительных операций, таких как установка резервуаров на фундаменты или хрупкие опоры
• Модульность и масштабируемость:Системы могут быть легко сконфигурированы с необходимым количеством подъемников для обработки резервуаров практически любого размера и веса

• Строительство нового резервуара: подъем завершенной оболочки резервуара с земли после нижней сварки, чтобы обеспечить сварку и проверку кольцевой пластины
• Перемещение резервуаров: безопасное поднятие и опускание резервуаров для перемещения их на новые фундаменты или внутри объекта
• Техническое обслуживание и ремонт резервуаров: подъем резервуаров для замены / переокраски фундамента, замены нижних плит или осмотра / ремонта основания резервуара
• Замена/усовершенствование фундамента: подъем резервуара для демонтажа и реконструкции бетонной оболочки или фундамента блока
• Подъем для кровельных работ: обеспечение контролируемого подъема для установки, ремонта или замены крыши
• Точная установка: окончательное расположение резервуаров на свай, опоры или подшипники сейсмической изоляции с миллиметровой точностью

Широко используется в:Нефтяные и газовые терминалы (плавучие резервуары на крыше, фиксированные резервуары на крыше), нефтехимические заводы, нефтеперерабатывающие заводы, заводы по очистке воды и сточных вод, электростанции, хранилища СПГ, большие силосы.
