Магнитный орбитальный сварочный трактор WQ-III с электрическим и ручным типом
WQ-III подходит для сварки внутренних и внешних стенок трубопроводов. Не требуются рельсы, и сварка может выполняться вдоль дуговой поверхности заготовки.
Автоматический сварочный трактор CO2 широко используется на судах, мостах, локомотивах, в стальных конструкциях, нефтехимической промышленности и других отраслях, подходит для различных сварочных конструкций, таких как: арматурная пластина, реберная пластина, поперечные детали сварки, сварка коробчатых балок и т. д. Его основные преимущества:
1, Снижение трудоемкости и улучшение рабочей среды;
2, Повышение эффективности работы, в 1,5 раза больше, чем при ручной сварке;
3, Избежать плохого качества сварного шва, вызванного человеческим фактором, процент дефектов ручной сварки составляет около 20%, а автоматический сварочный трактор не будет производить процент дефектов сварки из-за искусственной сварки. Поэтому его совокупная выгода почти на 200% выше, чем при ручной сварке;
4, Высокая степень автоматизации для обеспечения стабильности качества сварки;
5, Простота и удобство эксплуатации, не требуются очень квалифицированные технические работники.
1, WQ-III - это устройство автоматической сварки с качанием, одна сварка может получить более широкий сварной шов.
2, Скорость качания, диапазон качания, центральное положение и время пребывания слева и справа можно регулировать, подходит для различных спецификаций сварного шва.
3, Небольшой размер, легкий вес, простота установки и перемещения, неквалифицированные рабочие также могут выполнять сварку.
4, Установлен постоянный магнит, чтобы избежать обрыва сварочной линии во время сварки.
Подходит для сварки труб различных стальных конструкций.
Компоненты: устройство качания сварочной горелки, слайдер, ручка сварочной горелки, блок управления, панель управления и другие аксессуары:
1, Устройство качания: используется для привода сварочной горелки для маятниковой сварки
2. Ведущая часть: приводное устройство тележки состоит из четырех магнитных колес, винтовых шестерен, цепей и звездочек
3, Часть слайдера: используется для регулировки положения сварочной горелки, вы можете точно настроить положение до и после сварки.
4, крепление сварочной горелки: устройство зажима сварочной горелки, оно может регулировать угол сварочной горелки.
5, блок управления: все движения трактора можно регулировать. Для получения подробной информации обратитесь к способу работы панели управления
Введение в панель управления
1, Ручка для регулировки тока и напряжения: поверните ручку по часовой стрелке, чтобы увеличить значение (Трактор имеет два разъема питания 3P и 8P, при использовании разъема 3P ручка регулировки тока и напряжения недействительна, и тогда необходимо отрегулировать ток и напряжение подающего провода; Ручка управления током и напряжением эффективна при использовании разъема 8P)
2, Ручка выбора для сварки/несварки: ручка должна находиться в положении сварки для сварки
3, Точечная подача: устройство ручной подачи проволоки
4, Переключатель хода: управление ходом и остановкой автомобиля, если переключатель «сварка/несварка» находится в положении «несварка», откройте переключатель хода, трактор только ходит без сварки
5, Регулировка скорости хода: регулировочная ручка скорости хода трактора. Рекомендуется отрегулировать скорость хода трактора после включения переключателя хода
6, Выбор направления движения: выберите движение влево или вправо
7, Выключатель питания и индикатор: индикатор горит после подачи питания
8, Часть управления качанием: она может регулировать скорость качания, диапазон качания, время пребывания слева и справа, центральное положение и режим качания
| Элементы |
Параметр |
Примечание |
| Трактор |
Электропитание |
AC 220V |
| Размер |
240×330×310 |
Ш×Д×В |
| Вес |
16 кг |
Включая качатель |
| Режим перемещения |
Четырехколесный привод |
Магнитно-колесный |
| Скорость хода |
0∼700 мм/мин |
| Двигатель качания |
DC24V 18RPM |
| Регулируемый диапазон сварочной горелки |
Вверх и вниз |
| До и после |
85 мм |
| Диапазон регулировки рабочего угла |
360° |
| Диапазон регулировки угла переноса |
0° |
| Управление |
Рабочая функция |
Режим качания |
|
| Скорость качания |
0-10 об/мин(Показать со шкалой) |
| Диапазон качания |
0-±10°(Показать со шкалой) |
| Регулировка времени пребывания слева и справа |
0-2 с(Показать со шкалой) |
| Центральный диапазон движения |
0-±8° |
| Подача проволоки с шагом |
| Запуск/остановка хода |
| Управление сварочным током/напряжением |
| Выбор направления движения |
| Регулировка скорости хода |
0∼1000 мм/мин(Показать со шкалой) |
| Параметры сварки/несварки |
A. Подготовка к сварке
1, Необходимыми инструментами для сварки являются сварочные аппараты и устройства подачи проволоки
2, Требуются специальные кабели управления (AC 220V). Различные источники питания для сварки требуют разных кабелей
3, Требуются баллоны CO2 для сварки
4, Автоматический сварочный факел CO2
5, Другие необходимые инструменты
B. Способ подключения трактора
1, Установите трактор и поместите его на рабочую поверхность
2, Установите проволоку на лоток подачи проволоки и протяните проволоку к концу факела
3, Конец факела подключен к подающему устройству проволоки
4, Электропитание управления подключено к порту 8P панели управления трактора
5, Кабель питания управления подключен к AC 220
6, Специальный кабель управления имеет четыре соединения, одно подключено к источнику питания 220 В, другое подключено к сварочному автомобилю, а остальные два - соответственно к сварочному аппарату и аппарату для передачи проволоки.
C. Упаковочный лист
| Название деталей |
Кол-во |
Единица |
Примечание |
| Ходовой сварочный трактор |
1 |
комплект |
|
| Качание нос |
1 |
комплект |
|
| Линия электропередач |
1 |
шт |
Около 10-15 м |
| Кабель сигнала сварочного факела |
1 |
шт |
Около 0,5 м |
| Линия сигнала качания |
1 |
шт |
Около 0,5 м |
| Спецификация |
1 |
шт |
|
| Инструмент с внутренним шестигранником |
1 |
комплект |
|

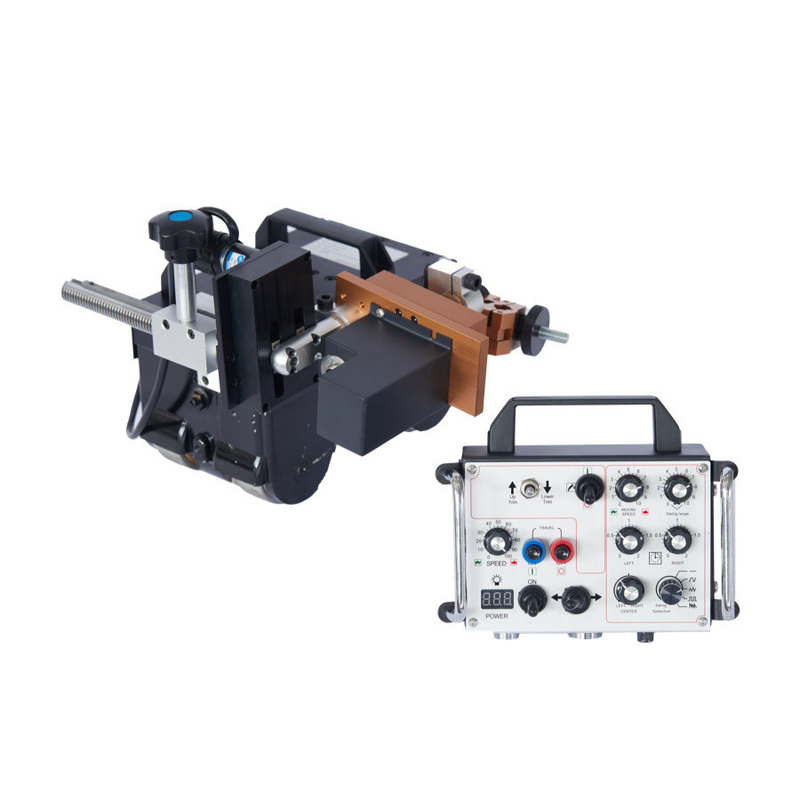

D. Фотографии продукта
