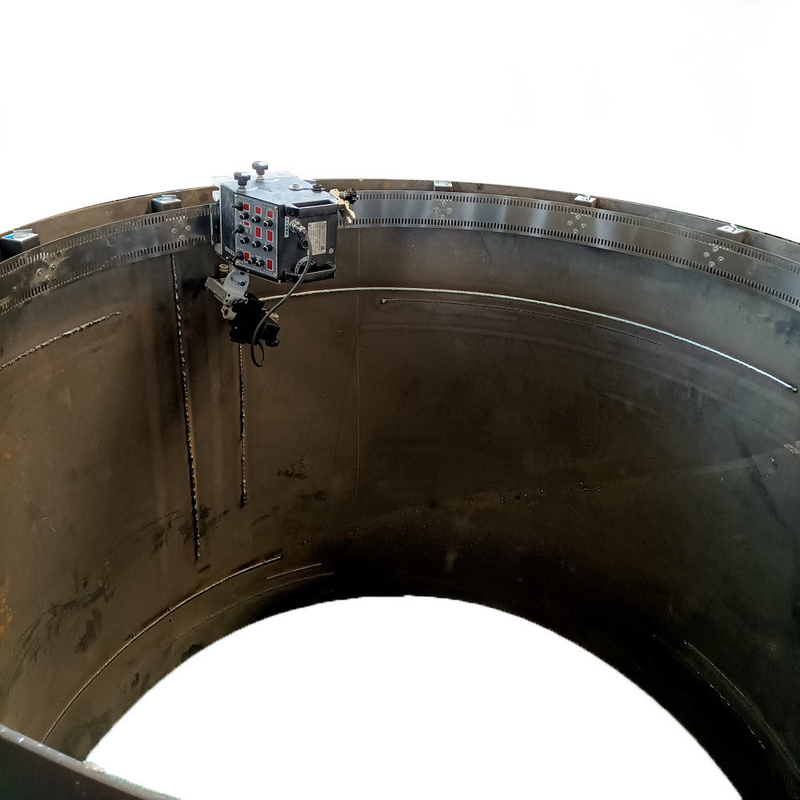

WHL-III высокоточные чаши Автоматическая сварная машина с оборотом

Простой, недорогой и удобный в использовании сварочный аппарат для прямых или гибких рельсов для сварки резервуаров.

Эта машина имеет следующие особенности:

I. Особенности сварки изделия

1, Оснащен 5 видами техник сварки, идеальная имитация ручной сварки, однородный внешний вид сварного шва, быстрее и стабильнее.

2, Регулировка ширины сварки в диапазоне 0-30 мм, может адаптироваться ко всем видам тонких и толстых пластин.

3, Регулировка ширины сварки в диапазоне 0-30 мм, может адаптироваться ко всем видам тонких и толстых пластин.

4, Машина может выполнять все виды прерывистой сварки на расстоянии, длина и скорость могут регулироваться по желанию.

5, Машина может демонстрировать траекторию сварки без зажигания, удобно и интуитивно понятно.

6, Панель управления имеет полностью цифровой дисплей, легко регулировать и записывать данные, с функцией памяти, автоматическое восстановление последних данных при следующем использовании.

7, Автоматическая остановка после сварки, концевой выключатель установлен в двух направлениях движения машины, контактная точка расположена в конце сварного шва заранее, автоматическая остановка в точке для предотвращения перегрева.

II. Особенности конструкции изделия

1, Скользящая направляющая машины использует линейную направляющую, специально используемую для передовых станков, которая имеет нулевой зазор, плавный ход, отсутствие заеданий, отсутствие деформации и более высокую целостность машины.

2, Все направления машины регулируются с помощью высокоточного винтового шага, быстрее, стабильнее и точнее.

3, Все детали обрабатываются на передовых станках с ЧПУ, что значительно повышает точность и долговечность.

4, Весь процесс высокотемпературного распыления + окисление алюминия, что придает общему внешнему виду машины более высокий уровень.

5, Оснащен специальным сварочным пистолетом для роботов, качество сварки лучше и стабильнее.

III. Общие эксплуатационные характеристики изделия

1, Машина имеет интегрированную конструкцию, проста в использовании, при этом уменьшает все виды беспорядочных внешних линий управления, эффективно предотвращает повреждение линии и управления, делает рабочую среду более лаконичной.

2, Удлиненное магнитное сиденье на направляющей уменьшает вес и количество переключений при той же силе всасывания, что облегчает установку даже для женщины.

3, Заслуживает внимания конструкция специальной соединительной пластины для торца направляющей. Болт используется в прямом направлении, что позволяет соединить две или более направляющих в более длинное целое. Обратное использование болта позволяет быстро и точно накладывать направляющие, что обеспечивает бесконечный цикл длины.

4, Привод и управление машиной полностью используют напряжение переменного тока 20 В, что более безопасно.

5, Профессиональный сварочный пистолет, используемый этой машиной, может быть адаптирован к различным соединениям сварочных пистолетов, независимо от того, используете ли вы другую сварочную машину, ее можно использовать идеально.

6, Машина поставляется с оригинальным ящиком для инструментов нашей компании. Ящик для инструментов прост в использовании и долговечен. В ящике для инструментов хранятся некоторые необходимые мелкие инструменты, что может сократить время поиска инструментов пользователями и повысить эффективность работы. Он оснащен: предохранителем, токопроводящим соплом сварочного пистолета, всеми видами внутренних квадратных угловых ключей, линейкой, блокнотом, ручкой и т. д. Когда отрегулирован идеальный сварной шов, записываются параметры сварного шва, напряжение и ток сварочного аппарата и различные параметры на панели управления машины. Когда в следующий раз встречается тот же сварной шов, введите параметры и идеальную копию сварного шва.

7, Гибкий и удобный в использовании, не сварщик может сварить идеальный сварной шов, один человек может управлять более чем одной машиной одновременно, что значительно снижает затраты на рабочую силу, улучшает качество сварного шва, повышает эффективность работы.

Технический параметр


Процедура сварки

Шаг 1: Используйте 6 шестигранных винтов с внутренним шестигранником M4X12 для установки 3 комплектов магнитных сидений на направляющей. Обратите внимание, что ручка магнита находится в направлении стойки. Направляющая собрана. Еще один комплект направляющих можно наложить на торцевую соединительную пластину и использовать бесконечно.

Шаг 2: Установите 3 комплекта магнитов в 3 положения магнитов в середине направляющей, используя 12 болтов с плоской головкой M6X16. Затяните.

Шаг 3: Отпустите муфту направляющей, установите сварочного робота на направляющую, закройте муфту, и хост может скользить по направляющей. Отпустите или закройте ходовую муфту, главный двигатель может работать нормально при использовании.

Шаг 4: Установите хост сварочного робота на направляющую с одного конца направляющей, обратите внимание на ходовую муфту в открытом положении. Муфта находится в закрытом положении при использовании.

Шаг 5: Установите прижимную пластину, ультратонкую плоскую прокладку и мягкую направляющую на магнитный алюминиевый блок с помощью 3 плоских болтов M6X16 по очереди, затяните и соберите направляющую. Другой конец направляющей можно вставить под прижимную пластину для бесконечной циркуляции.

Шаг 6: Отрегулируйте внешнюю вспомогательную систему до разумной высоты, внешняя вспомогательная система скользит по сварочному пистолету для поддержки во время сварки, может эффективно предотвратить высокое и низкое положение сварочного пистолета или тряску.
