состояние:	Новый	Обработанный материал / металл:	Нержавеющая сталь, углеродистая сталь
Видео исходящей инспекции:	Предоставлено	Отчет об испытаниях оборудования:	Предоставлено
Вид сбыта:	Новый продукт 2020	Гарантия на основные компоненты:	1 год
Основные компоненты:	Двигатель	Автоматизация:	Автоматический
Напряжение:	AC220±10в 50 Гц	Номинальная мощность:	Учебное пособие
Размер ((lwh):	507460800 мм	Вес (кг):	10
Год:	2022	Основные преимущества:	Крутящие трубы
Применимые отрасли:	Магазины строительного материала, строительства	гарантия:	1 год
Местоположение шоурума:	Нет	Наименование продукта:	Машины для резки труб плазмой и пламенем
Материал для резки:	Сталь углерода нержавеющей стали металла	Режим резки:	Кислородная резка плазмы Cutting+
Применение:	конструкция трубы	Система управления:	Контроллер с ЧПУ

состояние:	Новый
Обработанный материал / металл:	Нержавеющая сталь, углеродистая сталь
Видео исходящей инспекции:	Предоставлено
Отчет об испытаниях оборудования:	Предоставлено
Вид сбыта:	Новый продукт 2020
Гарантия на основные компоненты:	1 год
Основные компоненты:	Двигатель
Автоматизация:	Автоматический
Напряжение:	AC220±10в 50 Гц
Номинальная мощность:	Учебное пособие
Размер ((lwh):	507460800 мм
Вес (кг):	10
Год:	2022
Основные преимущества:	Крутящие трубы
Применимые отрасли:	Магазины строительного материала, строительства
гарантия:	1 год
Местоположение шоурума:	Нет
Наименование продукта:	Машины для резки труб плазмой и пламенем
Материал для резки:	Сталь углерода нержавеющей стали металла
Режим резки:	Кислородная резка плазмы Cutting+
Применение:	конструкция трубы
Система управления:	Контроллер с ЧПУ

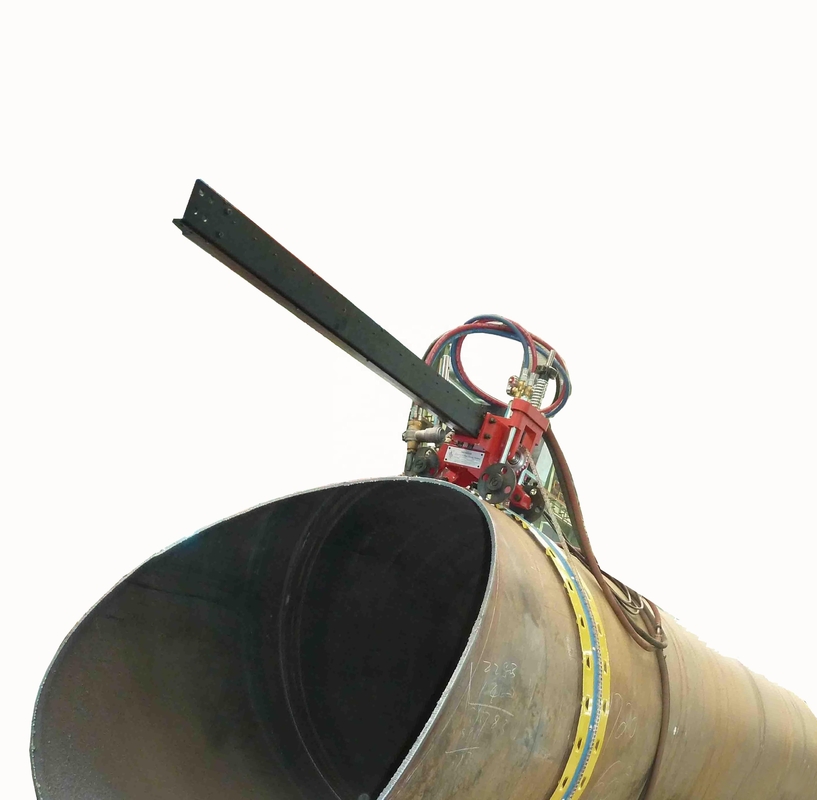

Машина для обработки труб из нержавеющей стали с технологией автоматической плазменной резки

WINCOO ENGINEERING CO.,LTD

Wincoo Engineering Co., Ltd (WINCOO) занимается предоставлением наиболее подходящих решений/оборудования для клиентов, производителей, компаний EPC/C по изготовлению труб, строительству резервуаров, строительству трубопроводов, промышленным производственным линиям, проектам чистой энергии и другим отраслям промышленности.

Режущий станок будет перемещаться по трубам и отправлять информацию о местоположении с высокой точностью в систему управления, а затем немедленно следовать линии реза. Этот метод резки полностью отличается от традиционного метода резки пересекающихся линий труб большого масштаба.

Уникальный портативный станок для резки профилей и фасок может использоваться на заводе и на месте, практически подходит для всех труб с
разными размерами. Точность резки может достигать 1 мм со встроенной программой и параметрическим интерфейсом ввода. Вся машина деликатна и может легко управляться, доставляться и храниться. Кроме того, программу можно обновить.

Нет необходимости импортировать CAD, параметрический интерфейс ввода, один человек может управлять им, полные базы моделей, предоставление индивидуальных услуг по моделям.

Основная рама

1- Линии box2- Коробка датчиков
3- Базовая часть машины
4- Одноосевой рычаг
5- Зажим для горелки

Блок управления

1- Защитная маска

2- Блок управления
3- Панель управления
4- Воздушный фильтр

Противоскользящая цепь

1- Противоскользящая цепь

2- Соединение цепи
3- Плоский штифт

Орбитальный трек

Справа налево:

STG1,STG2,STG3,STG4,STG5,STG6

Соединитель с когтями

1- Отверстие

2- Крюк
3- Длинный шестигранный болт

Параметр продукта
Таблица 1. Тип оборудования
Тип	Модель	Программное обеспечение	Диаметр трубы	Горизонтальная регулировка
Упрощенная машина	TP1-JH	01/07	<320 мм	200 мм
Базовая машина	TP1-JB			<680 мм	400 мм
Стандартная машина	TP1-BZ			<1020 мм	600 мм
Классическая R машина	TP1-R80B	01/02/03/05/06/07/08	<1800 мм	800 мм
Классическая X машина	TP1-X80B	01/02/03/05/06/07/08/09/10/11/12	<3000 мм	800 мм
Машина для стыковки	TP1-PSK	07	320-1420 мм	200 мм

Орбитальный трек
Таблица 2. Детали орбиты режущего станка
№	Модель	Длина/м	Регулируемый диапазон/м	Когти с диапазоном регулировки задней части
1	STG1	0,98	0,54~0,71	0,68~0,86
2	STG2	1,23	0,79~0,96	0,93~1,14
3	STG3	1,38	0,91~1,16	1,06~1,30
4	STG4	1,72	1,16~1,45	1,30~1,60
5	STG5	1,90	1,46~1,63	1,60~1,81
6	STG6	2,50	2,06~2,23	2,20~2,41

Таблица 3. Вариант соответствия орбиты
№	Наружный диаметр трубы/мм	Предлагаемые орбиты
1	320-400	STG3
2	400-495	STG4
3	495-550	STG5
4	550-680	STG1+ STG 3
5	630-770	STG1+ STG 4
6	730-830	STG1+ STG 5
7	810-915	STG2+ STG 5
8	915-1020	STG1+ STG 6
9	1000-1100	STG2+ STG 6
10	1040-1160	STG3+ STG 6
11	1120-1250	STG4+ STG 6
12	1219-1310	STG5+ STG 6
13	1270-1480	STG3+ STG 4+ STG 5
14	1410-1500	STG6+ STG 6
15	1450-1595	STG2+ STG 5+ STG 6
16	1520-1675	STG6+ STG 6+ STG 1

Таблица 4. Блок управления
Дисплей	111 мм×62 мм ЖК-дисплей
Количество кнопок	20 шт.
Защита от отключения питания	10 лет
Рабочая температура	-10℃~ +55℃
Напряжение	220 В переменного тока
Мощность	600 Вт
Вес основного комплекта	5 кг
Размер	400（Д）×200（Ш）×200（В）мм

Преимущества продукта

1, Теоретические инновации

Технология датчиков используется для реализации управления траекторией. Станок для резки пересекающихся линий поднимается по трубе, отправляет информацию о положении в реальном времени с высокой точностью в систему управления, а затем следует кривой резки за очень короткое время. Этот метод управления полностью отличается от традиционной резки пересекающихся линий труб на стенде.

2, Структурные инновации

Впервые предлагается полное решение для резки пересекающихся линий трубопровода на месте. Используя метод резки ползанием вокруг трубы, объем и вес можно значительно уменьшить, что упрощает транспортировку на место, не занимает ресурсы мастерской и может реализовать гибкую компоновку производственной линии.

Фотографии продукта

Наши услуги и сильные стороны

У нас есть возможность предоставлять рабочие решения для поддержки клиентов, чтобы они были удостоены более короткого времени выполнения проекта, меньших затрат на человеко-часы и более эффективного метода строительства/изготовления и лучшего качества на этапе подачи заявок на проект.
Основываясь на доступности объекта/площадки клиента, мы можем изучить/разработать и представить соответствующие конфигурации по графику проекта, качеству, стоимости и производительности, чтобы гарантировать соответствие темпа производства требованиям проекта.

Для поддержки выполнения проекта мы всегда готовы работать в качестве пожарного, чтобы обеспечить быструю поставку материалов проекта от различных расходных материалов, инструментов, оборудования/машин до специальных товаров. Обладая гибкостью, мы также рады выступать в качестве агента по закупкам в Китае для поиска необходимых ресурсов поставки.
