Высокая надежность энергосберегающая труба роликовая колыбель для использования подвески
Основные свойства
Место происхождения:
Цзянсу, Китай
Название бренда:
WINCOO
Торговая недвижимость
Минимальное количество заказа:
2 комплекта
Цена:
$8,900.00/sets 2-29 sets
Резюме продукта
Wincoo Engineering Co., Ltd Wincoo Engineering Co., Ltd (Wincoo) занимается привлечением наиболее подходящих решений/оборудования для клиентов, производителей, компаний EPC/C на изготовление труб, строительство бака, строительство трубопроводов, промышленные производственные линии, проект чистой эне...
Подробная информация о продукции
Выделить:
Высокая надежность трубной роликовой колыбель
,Сберегающая энергию труба роликовая колыбель
,Энергосберегающая труба спускающая колыбель
Condition:
Новый
Warranty:
1 год
Applicable Industries:
Производственный завод, строительные работы
Weight (KG):
100
Showroom Location:
Нет
Video Outgoing-Inspection:
Предоставлено
Machinery Test Report:
Предоставлено
Marketing Type:
Обычный продукт
Warranty Of Core Components:
1 год
Core Components:
Подшипник
UNIQUE SELLING POINT:
Момент высокой нагрузки
Product Name:
Роликовая колыбель трубопровода
Max Lifting Capacity:
55000 kg
Total Rollers:
28
Color:
Необязательный
Описание продукта
Wincoo Engineering Co., Ltd
Wincoo Engineering Co., Ltd (Wincoo) занимается привлечением наиболее подходящих решений/оборудования для клиентов, производителей, компаний EPC/C на изготовление труб, строительство бака, строительство трубопроводов, промышленные производственные линии, проект чистой энергии и другие промышленные поля.

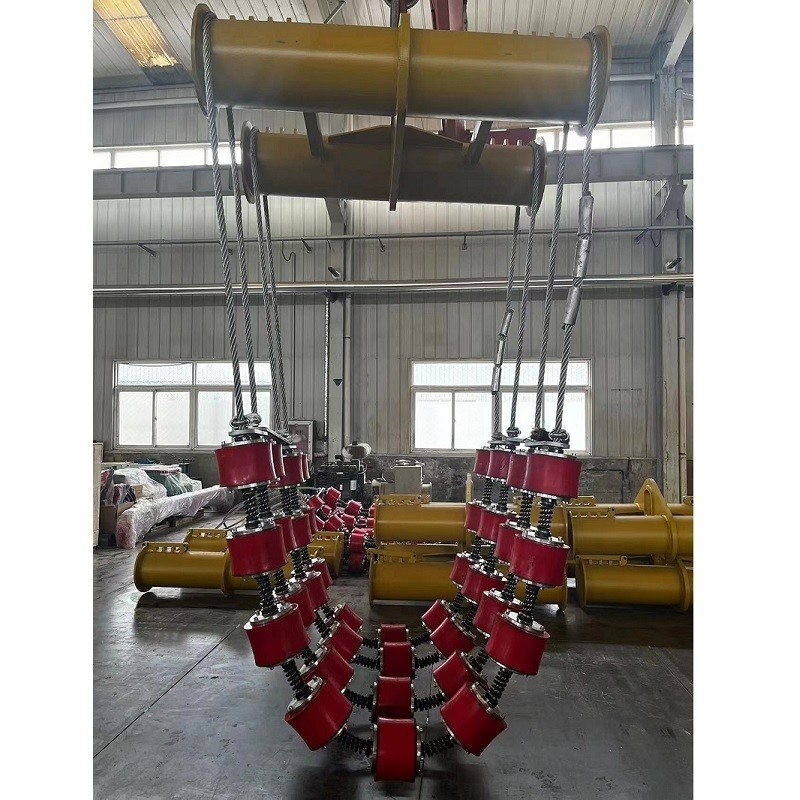

Колыбельная трубопровода - это специальное оборудование для подъема и вспомогательного ходьбы, используемое в нижней части канавы после завершения сварки трубопровода.
Особенности продукта
1. разумный дизайн, легкий вес, сильная подъемная способность, безопасная и надежная
2. Вес трубы распределен на окружности ролика проволочной веревки
3. Роликовые подшипники принимают подшипники с большой радиальной и осевой способностью, с уплотнением, водонепроницаемы
4. Ролик может двигаться гибко и свободно, чтобы обеспечить гладкую нижнюю канавку трубопровода
5. Вне ролика представляет собой специальное полиуретановое висящее колесо с хорошей адгезией и высокой сопротивлением истирания, которое может эффективно защищать антикоррозийный слой трубопровода.
Параметры продукта
|
Модель
|
Применимый диапазон труб (мм)
|
Температура окружения
(℃)
|
Общие ролики
|
Диаметр проволоки
(мм)
|
Максимум подъема
емкость
|
Измерение (м)
|
Масса
(кг)
|
|
HG6-12
|
Φ152 ~ 305
|
-30 ~+70
|
28
|
18
|
8000
|
0,5*0,5*0,5
|
450
|
|
HG12-24
|
Φ305 ~ 610
|
-30 ~+70
|
28
|
22
|
13000
|
0,7*0,7*0,8
|
590
|
|
HG24-36
|
Φ610 ~ 914
|
-30 ~+70
|
28
|
22
|
35000
|
1,0*1,0*0,8
|
1500
|
|
HG36-48
|
Φ914 ~ 1219
|
-30 ~+70
|
28
|
30
|
45000
|
1.4*1,4*1,0
|
2200
|
|
HG48-60
|
Φ1219 ~ 1524
|
-30 ~+70
|
28
|
30
|
55000
|
1,6*1,4*1,0
|
2900
|
Фотографии продукта
Wincoo Engineering Co., Ltd (Wincoo) занимается привлечением наиболее подходящих решений/оборудования для клиентов, производителей, компаний EPC/C по изготовлению труб, строительству резервуаров, строительству трубопроводов, промышленной производственной линии, Проекту чистой энергии и других промышленных поля.
Наши услуги и сила
У нас есть возможность предоставлять работоспособные решения для поддержки клиентов, чтобы быть награжденными за счет более короткого времени выполнения проекта, меньшими затратами на мужскую час и более высоким методом построения/изготовления эффективности и лучшим качеством во время стадии торгов проекта.
Доступность места для клиента/места на участке, мы можем изучать/проектировать и представлять соответствующие конфигурации по графику проектов, качеству, стоимости и производительности, чтобы гарантировать темп производства соответствует требованиям проекта.
Чтобы поддержать выполнение проекта, мы всегда готовы работать в качестве пожарного, чтобы дать быстрый поставку материалов проекта из разных расходных материалов, инструментов, оборудования/машин до специальных товаров. С гибкостью мы также рады выступить в качестве агента по закупкам в Китае, чтобы добиться необходимых ресурсов.
Наши услуги и сила
У нас есть возможность предоставлять работоспособные решения для поддержки клиентов, чтобы быть награжденными за счет более короткого времени выполнения проекта, меньшими затратами на мужскую час и более высоким методом построения/изготовления эффективности и лучшим качеством во время стадии торгов проекта.
Доступность места для клиента/места на участке, мы можем изучать/проектировать и представлять соответствующие конфигурации по графику проектов, качеству, стоимости и производительности, чтобы гарантировать темп производства соответствует требованиям проекта.
Чтобы поддержать выполнение проекта, мы всегда готовы работать в качестве пожарного, чтобы дать быстрый поставку материалов проекта из разных расходных материалов, инструментов, оборудования/машин до специальных товаров. С гибкостью мы также рады выступить в качестве агента по закупкам в Китае, чтобы добиться необходимых ресурсов.
