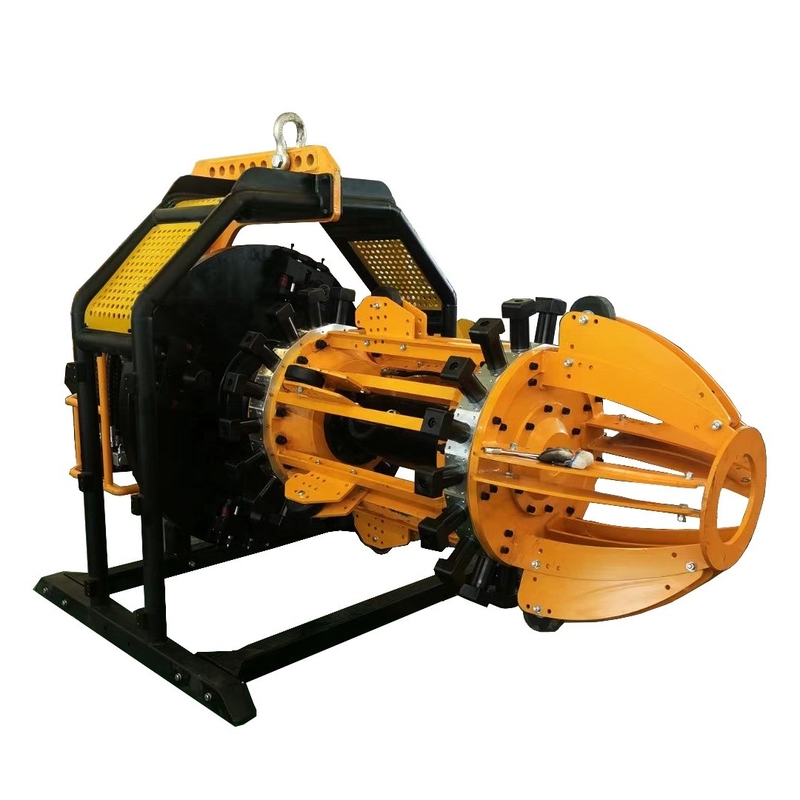

Оптимальная плазменная резка высокая надежность трубопроводная машина широкое применение
Основные свойства
Место происхождения:
Цзянсу, Китай
Название бренда:
WINCOO
Торговая недвижимость
Цена:
$56,890.00/sets 1-99 sets
Возможность поставки:
3000 комплектов в месяц
Резюме продукта
WINCOO ENGINEERING CO.,LTD Компания WINCOO Engineering Co., Ltd (WINCOO) занимается предоставлением наиболее подходящих решений/оборудования для клиентов, производителей, компаний EPC/C в области изготовления труб, строительства резервуаров, строительства трубопроводов, промышленных производственных ...
Подробная информация о продукции
Выделить:
Плазменная режущая труба с лицевой стороны
,Высокая надежность трубной машины
,Оборудование высокой надежности
Condition:
Новый
Video Outgoing-Inspection:
Предоставлено
Machinery Test Report:
Предоставлено
Marketing Type:
Обычный продукт
Warranty Of Core Components:
1 год
Core Components:
PLC, мотор, шестерня
Power (KW):
133
Weight (KG):
4500
Key Selling Points:
Конкурентоспособная цена
Warranty:
1 год
Applicable Industries:
Производственный завод, строительные работы
Showroom Location:
Нет
Product Name:
машина трубы скашивая
After-Sales Service Provided:
Онлайн-поддержка
Cutting Material:
Сталь углерода нержавеющей стали металла
Cutting Mode:
Кислородная резка плазмы Cutting+
Color:
Настраиваемый
Описание продукта
WINCOO ENGINEERING CO.,LTD
Компания WINCOO Engineering Co., Ltd (WINCOO) занимается предоставлением наиболее подходящих решений/оборудования для клиентов, производителей, компаний EPC/C в области изготовления труб, строительства резервуаров, строительства трубопроводов, промышленных производственных линий, проектов чистой энергии и других промышленных областях.
Машина для торцевания/снятия фасок - это специальное оборудование для обработки концов труб для строительства трубопроводов на большие расстояния. Она может быстро обрабатывать любые виды фасок в соответствии с различными требованиями к сварке, заменяя ручное снятие фасок для повышения эффективности. Это также необходимый вспомогательный инструмент для внутренней сварки или полностью автоматической сварки.
Электрический силовой агрегат также специально разработан для строительства морских трубопроводов, что позволяет снизить загрязнение в судовой каюте.
Электрический силовой агрегат также специально разработан для строительства морских трубопроводов, что позволяет снизить загрязнение в судовой каюте.
Общая информация
1. Доступна машина для торцевания труб диаметром от 8" до 56".
2. Точная обработка любых видов фасок.
3. Высокоскоростное снятие фасок, высокая эффективность и энергосбережение.
4. Большой объем резки, среднее время использования для каждого конца трубы составляет от 1 до 2 минут.
5. Гидравлический блок с приводом от дизельного двигателя используется для строительства наземных трубопроводов / Гидравлический блок с приводом от электрического двигателя используется для строительства морских трубопроводов.
Параметры продукта
|
Модель
|
HGK814
|
HGK2026
|
HGK2432
|
HGK3240
|
HGK3648
|
HGK4856
|
|||||
|
Размер трубы (дюймы)
|
8~14
|
20~26
|
24~32
|
32~40
|
36~48
|
48~56
|
|||||
|
Толщина трубы (мм)
|
10~22
|
10~22
|
14.6~30
|
14.6~30
|
14.6~50
|
14.6~50
|
|||||
|
Скорость вращения вала (об/мин)
|
0~40
|
0~40
|
0~40
|
0~40
|
0~40
|
0~40
|
|||||
|
Подача вала (мм/мин)
|
0-10
|
0-10
|
0-10
|
0-10
|
0-10
|
0-10
|
|||||
|
Количество резцов
|
2~3
|
3~4
|
4
|
4
|
4
|
4
|
|||||
|
Ход резания (мм)
|
90
|
90
|
90
|
90
|
90
|
90
|
|||||
|
Тип трансмиссии
|
Гидравлический двигатель или электрический привод
|
|
|
|
|
|
|||||
|
Передача подачи
|
Гидравлический цилиндр
|
|
|
|
|
|
|||||
|
Вес (т)
|
1.2
|
2.5
|
3.5
|
4
|
4.2
|
4.5
|
|||||
|
Размер (мм)
|
1900x800x1050
|
2100x950x1250
|
2900x1000x1450
|
3256x1952x1776
|
3459x2002x2002
|
3332x1972x2165
|
|||||
|
Гидравлическая силовая станция
|
HPS133
|
HPS133
|
HPS133
|
HPS133
|
HPS133
|
HPS133
|
|||||
Особенности продукта
1. Применение гибкой системы передачи для объединения гидравлической силовой установки и станка для соответствия стандарту перемещения.
2. Основная приводная система использует гидравлический привод и механическую передачу, вращающуюся пластину, которая может преодолевать удары нагрузки и ударные волны. Обладает высокой жесткостью, стабильной и надежной резкой.
3. Система подачи использует гидравлическую систему. Обладает высокой точностью подачи и большой силой.
4. Основное движение передачи и подачи использует систему обратной связи закрытого типа, отличается большим объемом снятия фаски и высокой эффективностью.
5. Общая система использует пилотное гидравлическое управление и компоненты управления пластинами, отличается простотой, высокой автоматизацией, надежностью, простотой эксплуатации и обслуживания.
6. Быстроразъемное соединение чистого типа может уменьшить загрязнение гидравлического масла.
7. Дизельный двигатель оснащен устройством автоматической регулировки дроссельной заслонки, за исключением работ по снятию фасок, дизельный двигатель будет находиться в режиме холостого хода, что может значительно сэкономить энергию.
8. Система имеет функцию компенсации температуры с высокой скоростью отклика.
9. Гидравлическая система имеет функцию предварительного нагрева и охлаждения, которая может быть пригодна для очень холодных или жарких, влажных районов, что может повысить эффективность работы.
Основные компоненты продукта
I. Технический момент станка
1. Хорошая способность к центрированию, высокая скорость и большое расширение усилия, могут обеспечить стабильный зажим во время резки. Путем добавления или уменьшения соединительных стержней можно сделать секцию зажима соответствующей различным диаметрам труб.
2. Инструменты используют технологию имитации, могут резать по торцу трубы в соответствии с округлостью трубы, обеспечивать форму и точность фасок. Были приняты составные стержни лезвий, которые могут выполнять любые виды составных фасок в соответствии с различными соответствиями. См. иллюстрации 9 и 10.
3. Применение известного бренда лезвия из сплава, отличается высокой эффективностью резки и длительным сроком службы. См. иллюстрацию 11
4. Принята уникальная изобретенная вращающаяся пластина привода и подачи, образующая определенную механическую и гидравлическую систему обратной связи, используйте масляный насос с небольшим потоком, может обеспечить стабильную резку, избежать поломки лезвия и удушья двигателя.
II. Ключевой момент для работы
1. Поднимите машину для торцевания перед торцом трубы с помощью подъемного оборудования, вставьте секцию зажима в трубу, управляйте натяжением джойстик, поместив все зажимные башмаки, упирающиеся во внутреннюю часть трубы, убедитесь, что секция зажима зафиксирована в центре трубы.
2. Управляйте джойстиком быстрой подачи, быстро приближая вращающуюся пластину к торцу трубы. Управляйте джойстиком вращающейся пластины главного вала, вращающаяся пластина главного вала будет вращать инструменты для снятия фасок в соответствии с заданной скоростью, затем управляйте джойстиком подачи вращающейся пластины главного вала, чтобы начать работы по снятию фасок.
3. После работы по снятию фасок, управляйте джойстиком вращающейся пластины главного вала, чтобы остановить подачу, поверните вращающуюся пластину на 2–4 круга на холостом ходу, чтобы точно выровнять торец трубы, остановите вращающуюся пластину, ускорьте скорость возврата вращения и остановите, отпустите секцию зажима и перейдите к следующему соединению.
III. Силовой агрегат
Силовая установка состоит из двигателя, гидравлического насоса, бака для гидравлического масла, дизельного бака, радиатора, системы фильтрации, гидравлического шланга, панели управления и т. д. Силовая установка соединяется со станком с помощью быстроразъемного соединения, что надежно и удобно в эксплуатации.
