состояние:	Новый	Видео исходящей инспекции:	Предоставлено
Отчет об испытаниях оборудования:	Предоставлено	Вид сбыта:	Обычный продукт
Гарантия на основные компоненты:	1 год	Основные компоненты:	PLC, мотор, шестерня
Мощность (кВт):	133	Вес (кг):	4500
Основные преимущества:	Конкурентоспособная цена	гарантия:	1 год
Применимые отрасли:	Производственный завод, строительные работы	Местоположение шоурума:	Нет
Наименование продукта:	машина трубы скашивая	Предоставлено послепродажное обслуживание:	Онлайн-поддержка
Материал для резки:	Сталь углерода нержавеющей стали металла	Режим резки:	Кислородная резка плазмы Cutting+
Цвет:	Настраиваемый

состояние:	Новый
Видео исходящей инспекции:	Предоставлено
Отчет об испытаниях оборудования:	Предоставлено
Вид сбыта:	Обычный продукт
Гарантия на основные компоненты:	1 год
Основные компоненты:	PLC, мотор, шестерня
Мощность (кВт):	133
Вес (кг):	4500
Основные преимущества:	Конкурентоспособная цена
гарантия:	1 год
Применимые отрасли:	Производственный завод, строительные работы
Местоположение шоурума:	Нет
Наименование продукта:	машина трубы скашивая
Предоставлено послепродажное обслуживание:	Онлайн-поддержка
Материал для резки:	Сталь углерода нержавеющей стали металла
Режим резки:	Кислородная резка плазмы Cutting+
Цвет:	Настраиваемый

Конкурентоспособная трубопроводная колючая машина трубопроводная машина с режимом резки

WINCOO ENGINEERING CO.,LTD

Компания WINCOO Engineering Co., Ltd (WINCOO) занимается предоставлением наиболее подходящих решений/оборудования для клиентов, производителей, компаний EPC/C в области изготовления труб, строительства резервуаров, строительства трубопроводов, промышленных производственных линий, проектов чистой энергии и других промышленных областях.

Машина для торцевания/снятия фасок - это специальное оборудование для обработки концов труб при строительстве трубопроводов на большие расстояния. Она может быстро обрабатывать любые виды фасок в соответствии с различными требованиями к сварке, заменяя ручное снятие фасок для повышения эффективности. Это также необходимый вспомогательный инструмент для внутренней сварки или полностью автоматической сварки.
Электрический двигатель также специально разработан для строительства морских трубопроводов, что позволяет снизить загрязнение в судовой каюте.

Общая информация

1, Доступна машина для торцевания труб диаметром от 8" до 56".

2, Точная обработка любых видов фасок.

3, Высокоскоростное снятие фасок, высокая эффективность и энергосбережение

4, Большой объем резки, среднее время использования для каждого конца трубы составляет от 1 до 2 минут.

5, Гидравлический блок, приводимый в действие дизельным двигателем, используется для строительства наземных трубопроводов / Гидравлический блок, приводимый в действие электрическим двигателем, используется для строительства морских трубопроводов.

Параметры продукта

Модель	HGK814	HGK2026	HGK2432	HGK3240	HGK3648	HGK4856
Размер трубы (дюймы)	8~14	20~26	24~32	32~40	36~48	48~56
Толщина трубы (мм)	10~22	10~22	14.6~30	14.6~30	14.6~50	14.6~50
Скорость вала (об/мин)	0~40	0~40	0~40	0~40	0~40	0~40
Подача вала (мм/мин)	0-10	0-10	0-10	0-10	0-10	0-10
Количество резцов	2~3	3~4	4	4	4	4
Ход резания (мм)	90	90	90	90	90	90
Тип трансмиссии	Гидравлический двигатель или электрический привод
Подача трансмиссии	Гидравлический цилиндр
Вес (т)	1.2	2.5	3.5	4	4.2	4.5
Размер (мм)	1900x800x1050	2100x950x1250	2900x1000x1450	3256x1952x1776	3459x2002x2002	3332x1972x2165
Гидравлическая электростанция	HPS133	HPS133	HPS133	HPS133	HPS133	HPS133

Особенности продукта

1, Применение гибкой системы передачи для объединения гидравлической электростанции и станка для соответствия стандарту перемещения

2, Основная система привода использует гидравлический привод и механическую передачу вращающейся пластины, что позволяет преодолевать удары нагрузки и ударные волны. Обладает высокой жесткостью, стабильной и надежной резкой.

3, Система подачи использует гидравлическую систему. Обладает высокой точностью подачи и большой силой.

4, Основное движение передачи и подачи использует систему обратной связи закрытого типа, отличается большим объемом снятия фаски и высокой эффективностью.

5, Общая система использует пилотное гидравлическое управление и компоненты управления пластинами, отличается простотой, высокой автоматизацией, надежностью, простотой эксплуатации и обслуживания.

6, Быстроразъемное соединение чистого типа может уменьшить загрязнение гидравлического масла.

7, Дизельный двигатель оснащен устройством автоматической регулировки дроссельной заслонки, за исключением работ по снятию фасок, дизельный двигатель будет находиться в режиме холостого хода, что может значительно сэкономить энергию.

8, Система имеет функцию компенсации температуры, с быстрой реакцией.

9, Гидравлическая система имеет функцию предварительного нагрева и охлаждения, которая может быть подходящей для очень холодных или жарких, влажных областей, что может повысить эффективность работы.

Основные компоненты продукта

I.Технический момент станка

1, Хорошая способность к центрированию, высокая скорость и большое расширение усилия, может обеспечить стабильный зажим во время резки. Путем добавления или уменьшения соединительных стержней можно сделать секцию зажима соответствующей различным диаметрам труб.

2, Инструменты используют технологию имитации, могут резать по торцу трубы в соответствии с округлостью трубы, обеспечивать форму и точность фасок. Были приняты составные стержни лезвий, которые могут выполнять любые виды составных фасок в соответствии с различными соответствиями. См. иллюстрации 9 и 10.

3, Применение известного бренда лезвия из сплава, отличается высокой эффективностью резки и длительным сроком службы. См. иллюстрацию 11

4, Применение уникальной изобретенной вращающейся пластины привода и привода подачи, формирует определенную механическую и гидравлическую систему обратной связи, используйте масляный насос с небольшим потоком, может обеспечить стабильную резку, избежать поломки лезвия и засорения двигателя.

II.Ключевой момент для работы

1, Поднимите машину для торцевания перед концом трубы с помощью подъемного оборудования, вставьте секцию зажима в трубу, управляйте натяжениемджойстик, поместив все зажимные башмаки, упирающиеся во внутреннюю часть трубы, убедитесь, что секция зажима зафиксирована в центретрубы.

2, Управляйте джойстиком быстрой подачи, быстро приближая вращающуюся пластину к торцу трубы. Управляйте джойстиком вращающейся пластины главного вала, вращающаяся пластина главного вала будет перемещать инструменты для снятия фасок для вращения в соответствии с заданной скоростью, затем управляйте джойстиком подачи вращающейся пластины главного вала, чтобы начать работы по снятию фасок.

3, После работы по снятию фасок, управляйте джойстиком вращающейся пластины главного вала, чтобы остановить подачу, поверните вращающуюся пластину на 2-4 круга на холостом ходу, чтобы уточнить конец трубы, остановите вращающуюся пластину, ускорьте скорость возврата вращения и остановите, отпустите секцию зажима и перейдите к следующему соединению.

III.Силовой агрегат

Силовой агрегат состоит из двигателя, гидравлического насоса, бака для гидравлического масла, дизельного бака, радиатора, системы фильтрации, гидравлического шланга, панели управления и т. д. Силовой агрегат соединяется со станком с помощью быстроразъемного соединения, что надежно и удобно в эксплуатации.

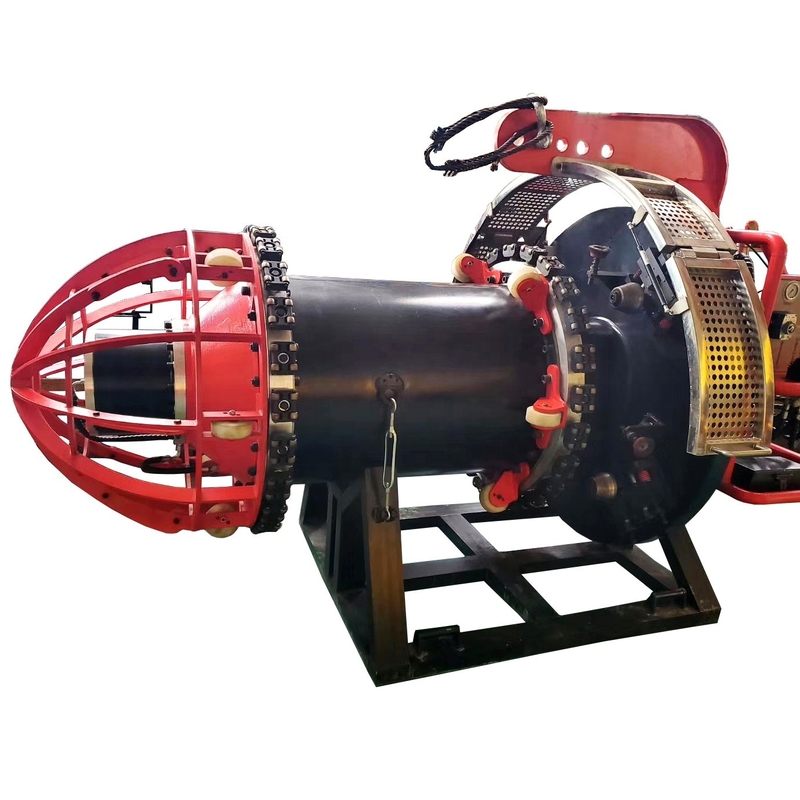

Фотографии продукта

Компания Wincoo Engineering Co., Ltd (WINCOO) занимается предоставлением наиболее подходящих решений/оборудования для клиентов, производителей, компаний EPC/C в области изготовления труб, строительства резервуаров, строительства трубопроводов, промышленных производственных линий, проектов чистой энергии и других промышленных областях.

Наши услуги и сильные стороны
Мы можем предоставлять работоспособные решения для поддержки клиентов, чтобы они могли получить более короткое время выполнения проекта, меньшие затраты человеко-часов и более эффективный метод строительства/изготовления, а также лучшее качество на этапе подачи заявок на проект.

Основываясь на доступности объекта/площадки клиента, мы можем изучить/разработать и представить соответствующие конфигурации по графику проекта, качеству, стоимости и производительности, чтобы гарантировать соответствие темпа производства требованиям проекта.

Для поддержки выполнения проекта мы всегда готовы работать в качестве пожарного, чтобы обеспечить своевременную поставку материалов проекта от различных расходных материалов, инструментов, оборудования/машин до специальных товаров. Обладая гибкостью, мы также рады выступать в качестве агента по закупкам в Китае для поиска необходимых ресурсов поставки.
